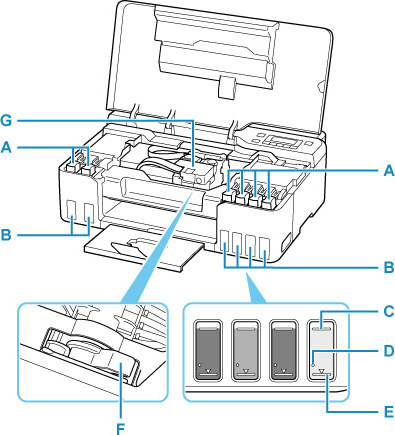

Vista Interna
- A: Tampa do cartucho
- Abra para recarregar cartuchos de tinta.
- B: Cartuchos de Tinta
-
Os cartuchos de tinta cinza e preto ficam à esquerda e os cartuchos de tinta vermelho, ciano, magenta e amarelo ficam à direita.
Se todos os níveis de tinto estiverem baixos, recarregue os cartuchos vazios.
- C: Linha de limite superior
- Indica a capacidade máxima de tinta.
- D: Ponto único
- Indica a quantidade de tinta necessária durante o jato de tinta.
- E: Linha de limite inferior
- Indica o limite mais baixo de quantidade de tinta suficiente para imprimir. Recarregue o cartucho de tinta antes que a quantidade de tinta fique abaixo desta linha.
- F: Alavanca da Válvula de Tinta
-
Opere ao transportar uma impressora.
- G: Suporte da cabeça de impressão
- A cabeça de impressão está pré-instalada.
